Eine korrekt dimensionierte Abluftanlage in deiner Küche ist entscheidend für ein gesundes Raumklima und die Langlebigkeit deiner Einbaugeräte. Du fragst dich, wie du den optimalen Leitungsweg, den passenden Durchmesser für die Abluftrohre und den richtigen Mauerkasten für deine Küchenabluftplanung auswählst? Diese Faktoren beeinflussen maßgeblich die Effizienz der Fett- und Geruchsabsaugung sowie die Geräuschentwicklung deines Dunstabzugs.
Das sind die beliebtesten Mauerkasten Küche Produkte
Grundlagen der Küchenabluftplanung: Warum die richtige Dimensionierung zählt
Die Planung deiner Küchenabluft beginnt mit dem Verständnis ihrer grundlegenden Funktion: Der Dunstabzugshaube entzieht Kochdämpfe, Fettspritzer und Gerüche. Diese werden über ein Rohrsystem ins Freie geleitet. Damit dieser Prozess effektiv abläuft, müssen alle Komponenten – von der Haube über die Rohre bis zum Mauerkasten – perfekt aufeinander abgestimmt sein. Eine Unterdimensionierung führt zu schlechter Absaugleistung, erhöhter Geräuschentwicklung und potenzieller Bildung von Kondenswasser. Eine Überdimensionierung ist unwirtschaftlich und kann ebenfalls zu unerwünschten Nebeneffekten führen.

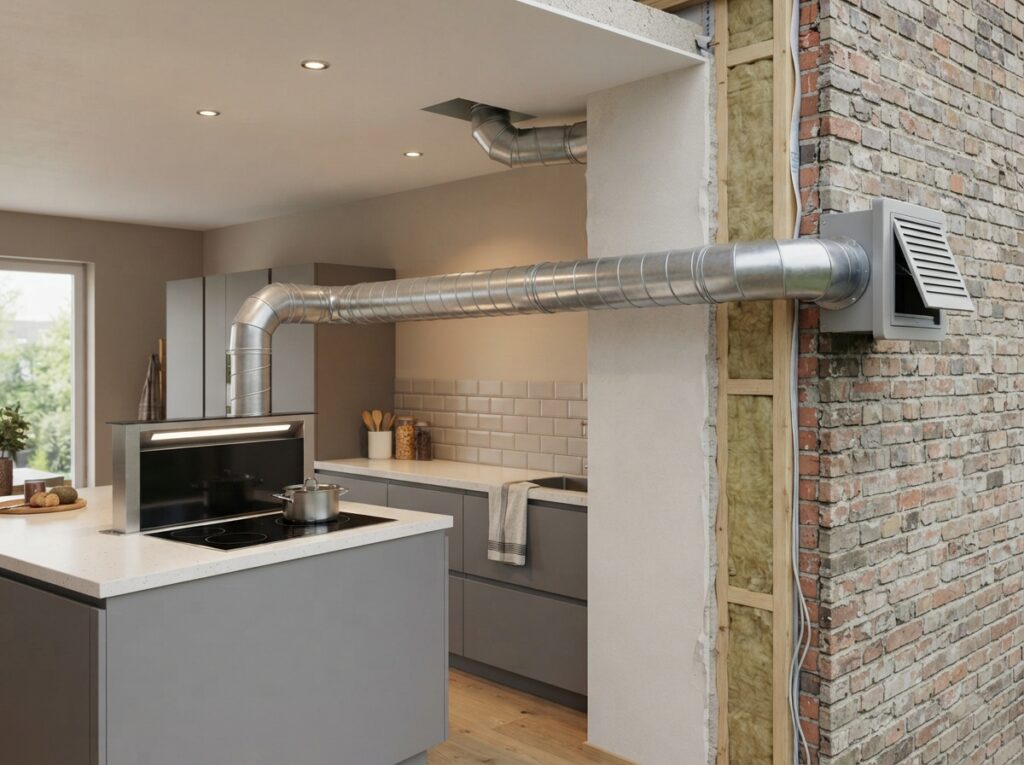

Der optimale Leitungsweg für deine Küchenabluft
Der Weg, den die Abluft von deiner Dunstabzugshaube nach draußen nimmt, hat erheblichen Einfluss auf die Effizienz und Geräuschentwicklung. Ein direkter und kurzer Weg ist immer die beste Wahl. Vermeide unnötige Bögen, enge Kurven und lange Schlauchleitungen. Jeder Richtungswechsel und jede Längeneinheit des Rohrs erzeugt Widerstand, der die Strömungsgeschwindigkeit der Abluft reduziert und die Leistung deiner Haube beeinträchtigt.
- Direkte Führung: Strebe eine möglichst gerade Leitung von der Haube zur Außenwand an.
- Minimale Bögen: Verwende, wenn möglich, nur einen einzigen Bogen und vermeide mehrfache Richtungsänderungen. Sanfte Bögen mit einem Radius von mindestens 90 Grad sind besser als scharfe 45-Grad-Bögen.
- Kurze Distanzen: Plane die Positionierung der Haube und des Mauerkastens so, dass die Rohrstrecke so kurz wie möglich ist.
- Vermeide horizontale Strecken: Wenn eine horizontale Führung unvermeidlich ist, achte auf ein leichtes Gefälle nach außen, um Kondensatbildung vorzubeugen.
- Durchführung von Decken und Wänden: Plane die Durchbrüche sorgfältig, um unnötige Längen und Bögen zu vermeiden.
Durchmesser der Abluftrohre: Die richtige Dimension für maximale Leistung
Der Durchmesser der Abluftrohre ist ein kritischer Faktor für die Effizienz deiner Dunstabzugshaube. Ein zu kleiner Durchmesser führt zu einer erhöhten Strömungsgeschwindigkeit und damit zu mehr Lärm sowie zu einem höheren Gegendruck, der die Absaugleistung reduziert. Ein zu großer Durchmesser ist unwirtschaftlich und kann zu Kondensatbildung führen, da die Luftgeschwindigkeit zu gering ist, um das Feuchtigkeitsniveau zu halten.
Die Wahl des richtigen Durchmessers hängt von mehreren Faktoren ab:
- Leistung der Dunstabzugshaube: Hersteller geben oft empfohlene Rohrdurchmesser für ihre Geräte an. Diese solltest du unbedingt beachten.
- Länge der Abluftleitung: Bei längeren Leitungen kann ein etwas größerer Durchmesser sinnvoll sein, um den Strömungswiderstand auszugleichen.
- Anzahl der Bögen: Mehr Bögen erfordern tendenziell einen größeren Durchmesser, um den zusätzlichen Widerstand zu kompensieren.
- Bauvorschriften: In einigen Regionen gibt es spezifische Vorschriften bezüglich des Mindestdurchmessers von Abluftrohren.
Typische Durchmesser für Küchenabluftrohre bewegen sich im Bereich von 120 mm bis 150 mm. Runde Rohrleitungen sind aerodynamisch besser als eckige Kanäle, da sie weniger Strömungswiderstand erzeugen. Wenn du dich für eckige Kanäle entscheidest, wähle Produkte mit glatten Innenflächen.
Der Mauerkasten: Das Tor nach draußen
Der Mauerkasten, auch Mauerdurchführung genannt, ist die Schnittstelle zwischen deinem Abluftrohr und der Außenwand. Eine korrekte Dimensionierung und Installation des Mauerkastens ist essenziell, um Zugluft zu vermeiden, Regen und Schnee abzuhalten und eine reibungslose Luftführung zu gewährleisten. Er muss zum Durchmesser deines Abluftrohres passen und über eine geeignete Rückstauklappe verfügen, die ein Zurückströmen von Außenluft verhindert, wenn die Haube nicht in Betrieb ist.
- Passender Durchmesser: Der Innendurchmesser des Mauerkastens muss exakt zum Außendurchmesser deines Abluftrohres passen.
- Rückstauklappe: Eine integrierte oder separat installierte Rückstauklappe ist unerlässlich. Sie öffnet sich bei Betrieb der Haube und schließt sich automatisch, sobald der Luftstrom stoppt. Dies verhindert das Einströmen von kalter Luft und das Entweichen von warmer Heizungsluft.
- Witterungsbeständigkeit: Achte auf Materialien, die UV-beständig und korrosionsresistent sind, um eine lange Lebensdauer zu gewährleisten.
- Flügelklappen oder Kugeln: Rückstauklappen gibt es in verschiedenen Ausführungen. Flügelklappen sind oft leiser, während Kugelsysteme eine zuverlässige Abdichtung bieten können.
- Montage: Der Mauerkasten sollte bündig in die Wand eingebaut werden, idealerweise leicht nach außen geneigt, um das Ablaufen von Kondenswasser zu erleichtern.
Zusammenfassende Übersicht zur Dimensionierung von Küchenabluft
| Kategorie | Optimale Ausführung | Begründung | Mögliche Probleme bei Fehlern |
|---|---|---|---|
| Leitungsweg | Kurz, gerade, mit wenigen sanften Bögen (min. 90° Radius) | Minimiert Strömungswiderstand, maximiert Absaugleistung, reduziert Lärm. | Schlechte Absaugung, erhöhter Lärm, Kondensatbildung. |
| Rohrdurchmesser | Herstellerempfehlung beachten (oft 120-150 mm), passend zur Haubenleistung und Leitungslänge. Runde Rohre bevorzugen. | Balance zwischen Luftgeschwindigkeit und Druckverlust. Effiziente Fett- und Geruchsabfuhr. | Zu klein: Lärm, schlechte Leistung. Zu groß: Kondensat, geringere Luftgeschwindigkeit. |
| Mauerkasten | Passender Durchmesser zum Rohr, mit funktionierender Rückstauklappe, wetterfest, korrekt montiert. | Verhindert Zugluft, unerwünschte Gerüche von außen und Kondensat. Gewährleistet dichte Schnittstelle. | Zugluft, Gerüche von außen, Regen-/Schneeeintritt, Energieverlust. |
| Materialien (Rohre) | Glatte Innenflächen, idealerweise Edelstahl oder hochwertiger Kunststoff. | Reduziert Anhaftung von Fett und Schmutz, erleichtert Reinigung, minimiert Strömungswiderstand. | Rauhe Oberflächen: Fettansammlung, schlechtere Luftströmung, Brandgefahr durch Fettablagerungen. |
Wichtige Überlegungen für die Installation
Die Auswahl der richtigen Komponenten ist nur die halbe Miete. Die fachgerechte Installation spielt eine ebenso entscheidende Rolle für die Leistungsfähigkeit und Langlebigkeit deiner Abluftanlage.
- Abdichtung: Achte auf eine lückenlose Abdichtung aller Verbindungsstellen zwischen den Rohren, dem Mauerkasten und der Dunstabzugshaube. Dies verhindert unerwünschte Luftverluste und das Eindringen von Staub und Feuchtigkeit.
- Befestigung: Sichere die Rohrleitungen stabil an der Decke oder Wand, um Vibrationen und Geräusche zu minimieren. Verwende geeignete Rohrschellen mit Dämmung.
- Brandschutz: Insbesondere bei Fettabluftanlagen ist der Brandschutz von größter Bedeutung. Fettablagerungen in den Rohren können eine Brandgefahr darstellen. Regelmäßige Reinigung ist daher unerlässlich. Stelle sicher, dass die verwendeten Materialien den Brandschutzbestimmungen entsprechen.
- Kondensatablauf: Bei längeren horizontalen Leitungen kann Kondenswasser entstehen. Plane gegebenenfalls eine Möglichkeit zum Ablaufen des Kondensats ein, beispielsweise durch ein leichtes Gefälle nach außen oder eine separate Kondensatfalle, falls der Weg überwiegend vertikal verläuft.
- Lüftungsgleichgewicht: Berücksichtige das gesamte Lüftungskonzept deines Hauses. Bei sehr dichten Gebäuden und leistungsstarken Dunstabzugshauben kann ein Abluftsystem zu einem Unterdruck führen, der die Funktion anderer Lüftungsgeräte beeinträchtigen kann. In solchen Fällen kann eine Zuluftöffnung oder eine Rekuperationslüftung notwendig sein.
Das sind die neuesten Mauerkasten Küche Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Abluft in der Küche planen: Leitungsweg, Durchmesser und Mauerkasten richtig dimensionieren
Welchen Rohrdurchmesser sollte ich für meine Dunstabzugshaube wählen, wenn der Hersteller keine Angaben macht?
Wenn der Hersteller keine spezifischen Angaben macht, orientiere dich an den üblichen Standards. Für die meisten Hauben im Haushaltsbereich ist ein Rohrdurchmesser von 120 mm oder 150 mm passend. Bei sehr leistungsstarken Geräten oder langen Abluftwegen kann ein größerer Durchmesser von 180 mm oder sogar 200 mm erforderlich sein, um eine ausreichende Luftmenge abführen zu können. Im Zweifelsfall ist es ratsam, einen Fachmann zu konsultieren.
Kann ich flexible Abluftschläuche verwenden, um den Leitungsweg zu vereinfachen?
Die Verwendung von flexiblen Abluftschläuchen wird generell nicht empfohlen. Diese Schläuche haben oft eine geriffelte Innenfläche, die den Luftstrom behindert, mehr Widerstand erzeugt und die Anhaftung von Fett und Schmutz begünstigt. Dies führt zu schlechterer Absaugleistung, erhöhter Geräuschentwicklung und stellt ein erhöhtes Brandrisiko dar. Greife stattdessen auf glatte, runde Rohrleitungen zurück.
Wie beeinflusst die Länge der Abluftleitung die Wahl des Rohrdurchmessers?
Je länger die Abluftleitung ist, desto größer ist der kumulative Strömungswiderstand. Um diesen Widerstand auszugleichen und eine ausreichende Luftfördermenge zu gewährleisten, solltest du bei längeren Leitungen einen etwas größeren Rohrdurchmesser wählen. Die genaue Berechnung hängt von der Leistung deiner Haube, der Anzahl der Bögen und der Art des verwendeten Rohrmaterials ab. Eine Faustregel besagt, dass bei Leitungen über 8 Meter Länge eine Erhöhung des Durchmessers in Betracht gezogen werden sollte.
Ist eine Rückstauklappe im Mauerkasten wirklich notwendig?
Ja, eine funktionierende Rückstauklappe ist unerlässlich für eine effiziente und komfortable Abluftanlage. Sie verhindert, dass bei ausgeschalteter Dunstabzugshaube Außenluft in die Küche strömt. Dies spart Heizenergie, verhindert unangenehme Zugluft und schützt vor dem Eindringen von Feuchtigkeit, Staub oder sogar Insekten von außen.
Wie kann ich Kondensatbildung in der Abluftleitung vermeiden?
Kondensatbildung entsteht, wenn warme, feuchte Küchenluft auf kalte Rohroberflächen trifft. Um dies zu vermeiden, ist eine gute Isolierung der Abluftleitung ratsam, insbesondere wenn diese durch unbeheizte Bereiche führt. Achte auf ein leichtes Gefälle der Leitung nach außen, damit auftretendes Kondenswasser abfließen kann. Vermeide unnötige horizontale Strecken. Die Wahl eines Materials mit geringer Wärmeleitfähigkeit kann ebenfalls hilfreich sein.
Was passiert, wenn der Mauerkasten nicht richtig in der Wand montiert ist?
Eine unsachgemäße Montage des Mauerkastens kann verschiedene Probleme verursachen. Er kann Undichtigkeiten aufweisen, wodurch unerwünschte Luftströmungen entstehen. Regenwasser oder Schnee kann eindringen und die Bausubstanz schädigen. Zudem kann die Verbindung zum Abluftrohr instabil sein und Geräusche verursachen. Eine bündige und dichte Installation, idealerweise mit leichtem Gefälle nach außen, ist daher wichtig.
Wie oft sollte die Abluftanlage gereinigt werden, um die Leistung und Sicherheit zu gewährleisten?
Die Häufigkeit der Reinigung hängt stark von deiner Nutzung ab. Allgemein wird empfohlen, das Fettfilter deiner Dunstabzugshaube regelmäßig (z. B. monatlich bei häufiger Nutzung) zu reinigen oder auszutauschen. Die Abluftrohre und der Mauerkasten sollten je nach Nutzung und Fettanfall alle 1-2 Jahre von einem Fachmann auf Fettablagerungen überprüft und gereinigt werden. Dies ist nicht nur wichtig für die Effizienz, sondern auch zur Vermeidung von Brandgefahren.
