Wenn du deinen Küchengrundriss erstellst, ist es essenziell, alle relevanten Maße, Fenster, Türen und Anschlüsse präzise einzutragen, damit deine Traumküche optimal geplant werden kann.
Das sind die beliebtesten Küchenplaner Software Produkte
Grundlagen für deinen Küchengrundriss: Die Bedeutung präziser Maße
Ein exakter Küchengrundriss ist das Fundament für jede erfolgreiche Küchenplanung. Er ermöglicht es dir und deinem Küchenplaner, den vorhandenen Raum optimal zu nutzen und sicherzustellen, dass alle Elemente – vom Kühlschrank bis zur Spülmaschine – ihren vorgesehenen Platz finden. Die Genauigkeit jedes Maßes beeinflusst direkt die Funktionalität, Ergonomie und Ästhetik deiner zukünftigen Küche. Bevor du mit dem Zeichnen beginnst, solltest du dir bewusst machen, dass ein nicht korrekt erfasster Grundriss zu kostspieligen Fehlplanungen, wie zum Beispiel zu kleinen Arbeitsflächen oder einer ungünstigen Anordnung von Geräten, führen kann.
Raummaße korrekt erfassen: Wandlängen, Höhen und Besonderheiten
Die exakte Erfassung der Raummaße ist der erste und wichtigste Schritt. Beginne mit den Wandlängen. Miss jede Wand von Ecke zu Ecke. Berücksichtige dabei unbedingt auch Vorsprünge, Nischen oder schräge Wände. Verwende ein langes Maßband oder ein Laser-Entfernungsmessgerät für höchste Präzision. Gib die Maße immer in Zentimetern an, um Rundungsfehler zu vermeiden. Notiere dir auch die Raumhöhe. Achte darauf, ob es im Raum Deckenbalken, Rohre oder andere Elemente gibt, die die nutzbare Höhe beeinträchtigen könnten.
- Wandlängen: Miss jede Wand exakt von Ecke zu Ecke.
- Raumhöhe: Erfasse die lichte Raumhöhe, aber beachte auch vorhandene Einbauten oder Unebenheiten.
- Nischen und Vorsprünge: Trage alle Vertiefungen oder hervorstehenden Elemente präzise ein.
- Schräge Wände: Dokumentiere die Längen und Winkel schräger Wandabschnitte genau.
Fenster und Türen positionieren und ausmessen
Fenster und Türen sind entscheidende Elemente, die den Grundriss maßgeblich beeinflussen. Ihre Position und Größe bestimmen die Lichtverhältnisse, die Belüftung und die Laufwege in der Küche. Miss bei Fenstern die lichte Breite und Höhe der Öffnung. Gib an, ob sie sich öffnen lassen und in welche Richtung sie schwenken. Wichtig ist auch der Abstand vom Boden bis zur Unterkante des Fensters und vom Fenster bis zu den angrenzenden Wänden. Bei Türen misst du die lichte Breite und Höhe der Türöffnung. Vermerke, ob es sich um eine normale Tür, eine Schiebetür oder eine Drehtür handelt und in welche Richtung die Tür öffnet. Berücksichtige den Platzbedarf, den die Tür beim Öffnen benötigt, um sicherzustellen, dass sie nicht mit Küchenmöbeln kollidiert. Auch hier sind die Abstände zu den angrenzenden Wänden von Bedeutung.
- Fenster: Erfasse lichte Breite, lichte Höhe, Abstand zum Boden, Abstand zu Wänden und Öffnungsrichtung.
- Türen: Trage lichte Breite, lichte Höhe, Öffnungsrichtung und Platzbedarf beim Öffnen ein.
- Fensterbänke: Berücksichtige die Tiefe und Höhe von Fensterbänken, falls relevant für die Küchenmöbel.
Wasser-, Strom- und Gasanschlüsse eintragen: Die technischen Details
Die korrekte Positionierung von Wasser-, Strom- und Gasanschlüssen ist für die Funktionalität deiner Küche unerlässlich. Ohne die genaue Angabe dieser Anschlüsse kann die Küchenmontage nicht reibungslos erfolgen und es drohen kostenintensive nachträgliche Änderungen. Trage alle vorhandenen Anschlüsse im Grundriss ein. Gib die exakte Position an, sowohl in Bezug auf die Wand als auch auf den Boden. Miss den Abstand vom Boden bis zur Mitte des Anschlusses und den Abstand von der Wand zur Mitte des Anschlusses. Gib an, ob es sich um einen Kalt- oder Warmwasseranschluss handelt und welche Spannung die Steckdosen haben. Bei Gasanschlüssen sind die genauen Abmessungen und die Positionierung von höchster Wichtigkeit. Denke auch an Dunstabzugshaubenanschlüsse oder Anschlüsse für besondere Geräte wie Kochfeldabzüge.
- Wasseranschlüsse: Dokumentiere Position, Abstand zum Boden/Wand und ob Kalt- oder Warmwasser.
- Steckdosen: Trage Position, Höhe über dem Boden und Anzahl der Steckdosen ein.
- Gasanschlüsse: Gib Position und genaue Maße an – höchste Priorität für Sicherheit und Funktion.
- Abwasseranschlüsse: Vergiß nicht die Position des Abflussanschlusses für die Spüle.
- Sonderanschlüsse: Berücksichtige Anschlüsse für Dunstabzugshauben, Kochfeldabzüge, Geschirrspüler etc.
Wichtige Zusatzelemente im Küchengrundriss
Neben den grundlegenden Maßen, Fenstern, Türen und Anschlüssen gibt es weitere Elemente, die du in deinem Küchengrundriss berücksichtigen solltest, um eine vollständige und realistische Planung zu ermöglichen. Dazu gehören Heizkörper, Heizungsrohre, Lüftungsauslässe, Lichtschalter und Steckdosen an anderen Stellen im Raum, die möglicherweise für die Beleuchtung oder zusätzliche Geräte benötigt werden. Auch vorhandene Elektrokabel, die sichtbar verlegt sind, sollten vermerkt werden. Wenn du eine Fußbodenheizung hast, ist es ratsam, deren Verlauf zu dokumentieren, da dies die Platzierung von Kücheninseln oder Schränken beeinflussen kann. Denke auch an eventuelle Rauchmelder oder Alarmsensoren.
- Heizkörper und Rohre: Position, Größe und Abstand zur Wand sind entscheidend für die Möblierung.
- Lüftungsauslässe: Berücksichtige deren Position für die Platzierung von Oberschränken oder die Luftzirkulation.
- Lichtschalter und Steckdosen: Trage alle weiteren Schalter und Steckdosen im Raum ein.
- Besondere bauliche Gegebenheiten: Dokumentiere alles, was vom Standard abweicht.

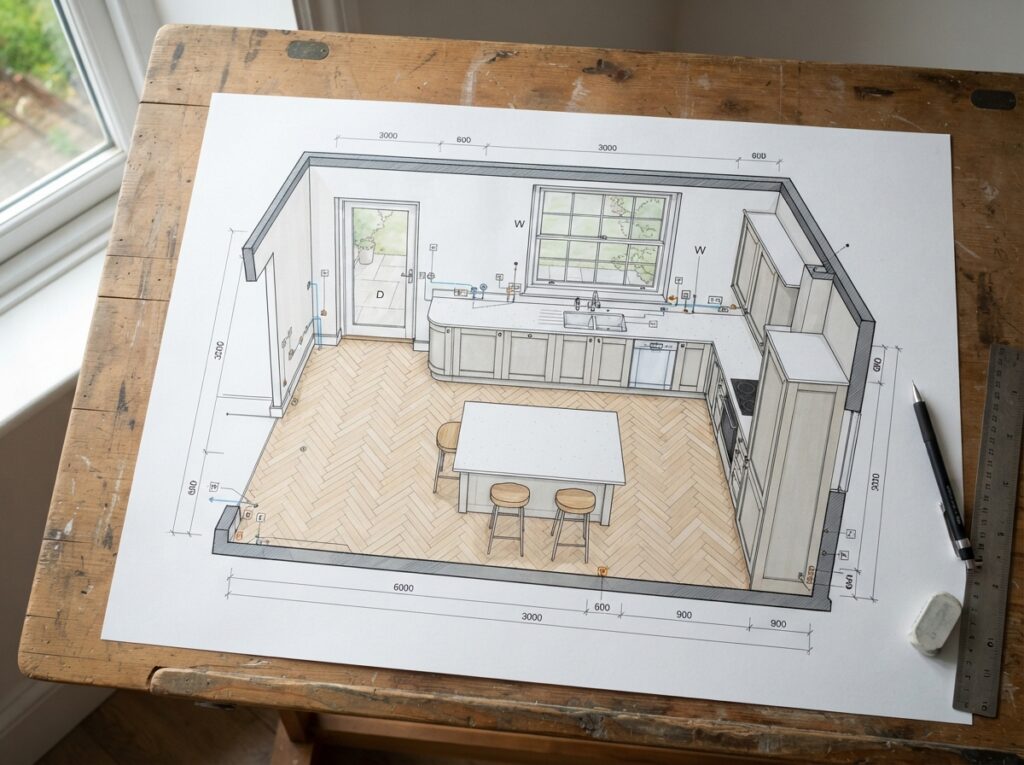

Tipps für die Erstellung deines Küchengrundrisses
Wenn du deinen Küchengrundriss erstellst, achte auf die Verwendung eines Maßstabs. Ein Maßstab von 1:50 oder 1:20 ist für Küchenpläne üblich. Verwende ein Lineal oder eine Schablone, um die Elemente präzise einzuzeichnen. Beschrifte alle Maße und Elemente klar und deutlich. Mache dir Notizen zu Besonderheiten oder Einschränkungen, die auf dem Plan nicht sofort ersichtlich sind. Es kann hilfreich sein, den Grundriss mehrmals zu überprüfen und gegebenenfalls eine zweite Person zur Kontrolle hinzuzuziehen. Denke daran, auch die Position von Steckdosen für kleine Küchengeräte wie Toaster oder Kaffeemaschine zu planen.
- Maßstab verwenden: Wähle einen geeigneten Maßstab (z.B. 1:50) und halte dich konsequent daran.
- Klare Beschriftung: Beschrifte alle Maße und Elemente eindeutig.
- Zusatznotizen: Vermerke Besonderheiten, die nicht direkt aus den Maßen hervorgehen.
- Überprüfung: Lasse den Grundriss von einer weiteren Person prüfen.
- Praktische Aspekte: Plane auch die Position von Steckdosen für alltägliche Küchenhelfer.
Zusammenfassung der wichtigsten Punkte für deinen Küchengrundriss
| Kategorie | Wichtige Elemente zur Erfassung | Warum es wichtig ist |
|---|---|---|
| Raummaße | Wandlängen, Raumhöhe, Nischen, Vorsprünge, Schrägen | Grundlage für Möblierung und Raumnutzung, vermeidet Fehlplanungen |
| Fenster & Türen | Lichte Maße, Position, Öffnungsrichtung, Abstand zu Wänden/Boden | Beeinflusst Licht, Belüftung, Laufwege und Möbelplatzierung |
| Anschlüsse | Wasser, Strom, Gas, Abwasser, Sonderanschlüsse (Position, Abstand) | Entscheidend für Funktionalität der Geräte und Installation |
| Zusatzelemente | Heizkörper, Rohre, Lüftung, Schalter, Kabel, Fußbodenheizung | Vermeidet Konflikte mit Möbeln und gewährleistet Funktionalität |
Das sind die neuesten Küchenplaner Software Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Küchengrundriss zeichnen: Maße, Fenster, Türen und Anschlüsse richtig eintragen
Welchen Maßstab sollte ich für meinen Küchengrundriss verwenden?
Für Küchengrundrisse ist ein Maßstab von 1:50 oder 1:20 üblich. Dies bedeutet, dass ein Zentimeter auf deinem Plan einem halben Meter (bei 1:50) oder 20 Zentimetern (bei 1:20) in der Realität entspricht. Ein Maßstab von 1:50 bietet eine gute Übersichtlichkeit bei gleichzeitig ausreichender Detailgenauigkeit für die Planung von Küchenmöbeln und Geräten.
Wie messe ich Fenster und Türen korrekt für den Grundriss aus?
Miss bei Fenstern und Türen immer die sogenannten lichten Maße. Das bedeutet, du misst die Öffnung selbst, also den Abstand zwischen den Laibungen (den inneren Kanten der Wandöffnung). Notiere dir die lichte Breite und die lichte Höhe. Zusätzlich ist es wichtig, den Abstand vom Boden bis zur Unterkante des Fensters bzw. der Türschwelle sowie die Abstände zu den angrenzenden Wänden zu erfassen. Gib auch die Öffnungsrichtung der Türen und Fenster an.
Was mache ich, wenn mein Raum ungewöhnliche Winkel oder schräge Wände hat?
Für ungewöhnliche Winkel und schräge Wände ist eine präzise Vermessung unerlässlich. Nutze hierfür ein Winkelmaß oder ein Laser-Entfernungsmessgerät, um die genauen Winkel und Längen zu ermitteln. Skizziere die schrägen Wände und die Winkel im Grundriss und trage alle relevanten Maße detailliert ein. Bei sehr komplexen Raumformen kann es ratsam sein, einen Profi, wie einen Küchenplaner oder einen Raumausstatter, zur exakten Vermessung hinzuzuziehen.
Sind die Positionen von Lichtschaltern und Steckdosen wirklich so wichtig für den Grundriss?
Ja, die Positionen von Lichtschaltern und Steckdosen sind sehr wichtig. Sie beeinflussen die Funktionalität und Ergonomie deiner Küche maßgeblich. Du musst wissen, wo du deine Küchengeräte anschließen kannst, wo du Arbeitslicht benötigst und wo sich Lichtschalter für die Raumbeleuchtung befinden. Eine frühzeitige Planung vermeidet spätere Probleme mit Verlängerungskabeln oder ungünstig platzierten Schaltern.
Wie gehe ich mit Heizkörpern oder anderen festen Einbauten um, die nicht entfernt werden können?
Heizkörper, Heizungsrohre, Gasleitungen oder andere fest installierte Elemente, die nicht entfernt werden können, musst du exakt in deinem Grundriss vermerken. Miss ihre genaue Position, ihre Größe (Breite, Höhe, Tiefe) und ihren Abstand zu den Wänden. Diese Informationen sind entscheidend, um sicherzustellen, dass deine Küchenmöbel und Geräte ausreichend Platz haben und nicht mit diesen Elementen kollidieren. Achte auch auf den Abstand, der für die Luftzirkulation um Heizkörper benötigt wird.
Muss ich den Verlauf einer Fußbodenheizung im Grundriss eintragen?
Ja, wenn du eine Fußbodenheizung hast, ist es ratsam, deren Verlauf im Grundriss zu dokumentieren, falls dies möglich ist (z.B. durch Pläne des Installateurs). Dies ist besonders wichtig, wenn du planst, eine Kücheninsel oder schwere Schränke an bestimmten Stellen zu platzieren, da die Heizung unter Umständen die Platzierung einschränken kann oder spezielle Montagemethoden erfordert.
Was ist der Unterschied zwischen lichten Maßen und Außenmaßen bei Fenstern und Türen?
Die lichten Maße beziehen sich auf die reine Öffnungsfläche, also den nutzbaren Raum zwischen den inneren Kanten der Wandöffnung (Laibungen). Die Außenmaße umfassen hingegen den gesamten Rahmen und eventuell noch umliegende Mauerwerksteile. Für die Küchenplanung sind die lichten Maße der Öffnungen entscheidend, da sie bestimmen, wie viel Platz für die Platzierung von Arbeitsplatten, Oberschränken oder die Durchgangshöhe zur Verfügung steht.
